Инструкция по монтажу прожектора 300Вт

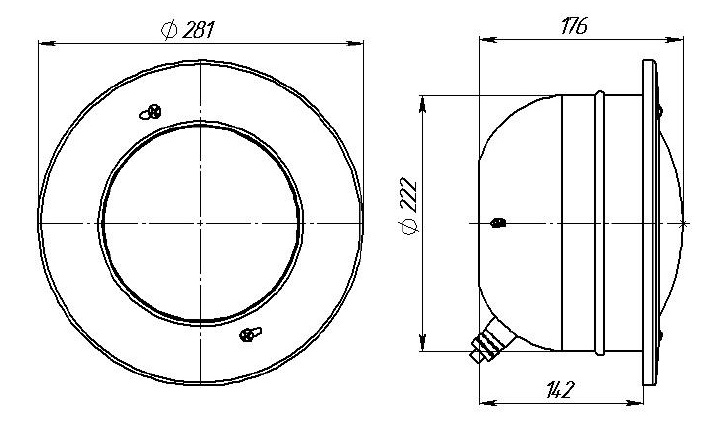

Инструкция по монтажу прожектора 300Вт ( АС 10-140, АС 10-140/L, АС 10-141, АС 10-141/L)

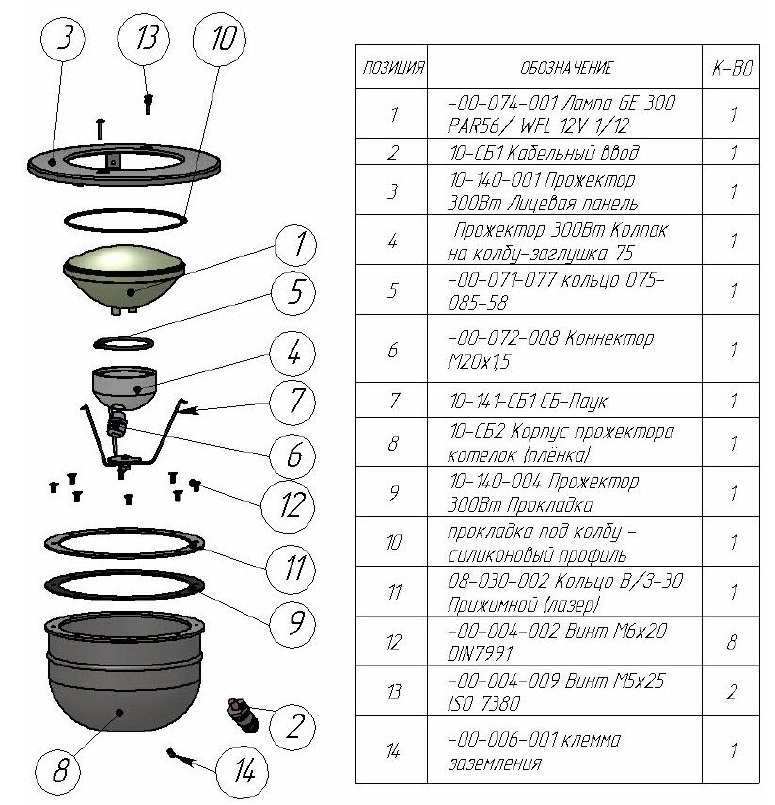

На эскизе №1 показаны его состав и спецификация прожектора под пленку.
Плиточный вариант отличается отсутствием поз. 9,11,12
Эскиз№1
Порядок монтажа прожектора:
- Открутить винты поз.№13
- Это позволит снять лицевую поз.№3 вместе с позициями №№ 10, 1, 5, 4, 6 и 7.
- Далее внутри корпуса необходимо «отпустить» болт кабельного ввода поз.2 /полностью откручивать – нет необходимости/ - это позволит вытащить кабель лампы из корпуса.
- Далее откручиваются винты поз.12 и снимаются «прижимной фланец» и прокладка /поз.№№ 11 и 9/. (для прожекторов под пленку)
- Всё снятое убирается на склад.
- Закладная поз.8 прикручивается к фанере, на кабельный ввод поз.2 одевается 500мм гофрошланга D25
- Закладная заливается в проёме стены безусадочным раствором /при этом гофро-шланг должен выходить в тех.помещение
- После засыхания раствора производится гидроизоляция бассейна штатным образом.
- Устанавливается прокладка поз.9, прижимной фланец поз.11 и всё это прикручивается 8-мью винтами поз.12
- Т.к. лицевую разбирать и не предполагалось, то нужно только проверить затяжку двух болтов /см. эскиз№2/
Эскиз№2

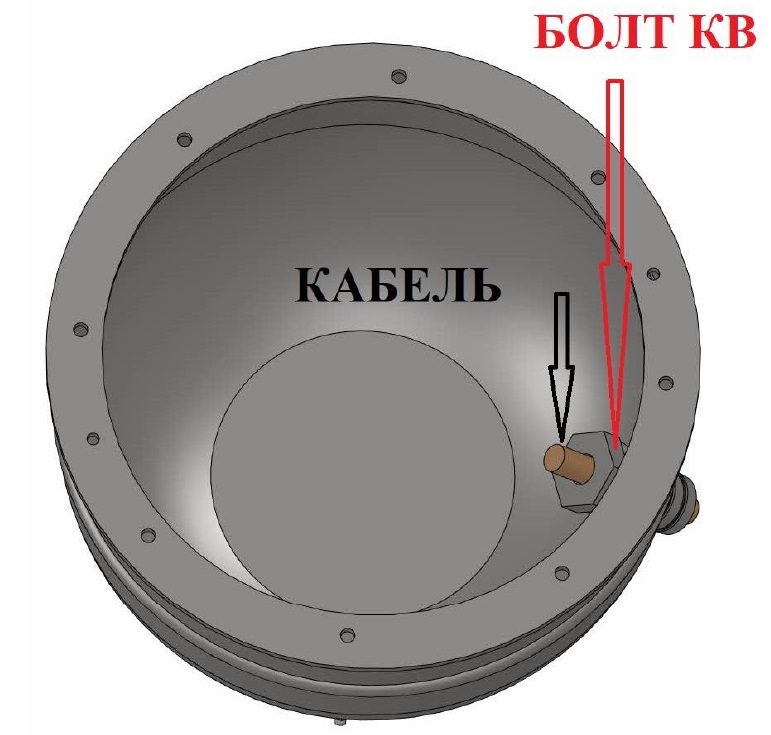

- Далее необходимо продеть кабель в кабельный ввод и проверить затяжку болта кабельного ввода. /см. эскиз №3/

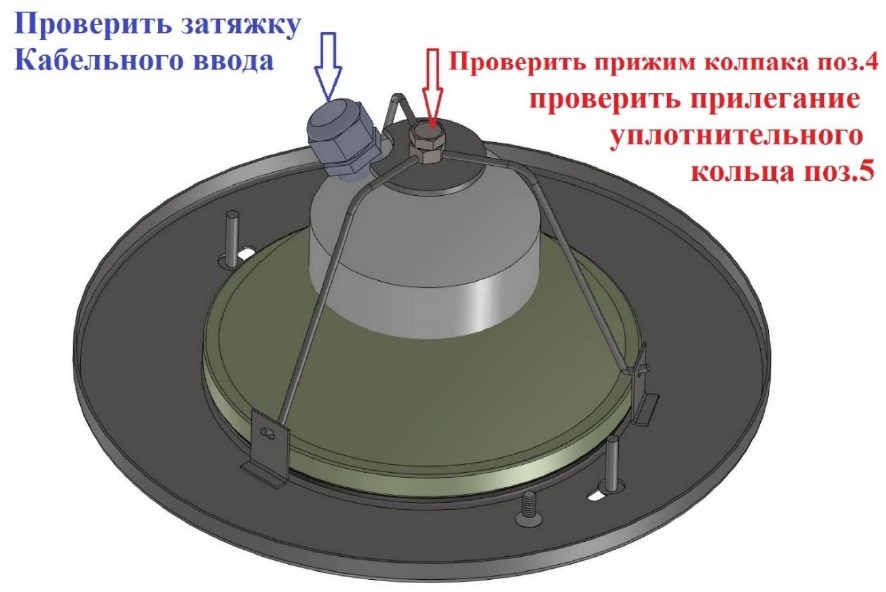

Эскиз№3
- Прикрутить лицевую вместе с установленной лампой винтами поз№13
