Пьезокнопки – удобство управления аттракционами бассейна

Пьезокнопки - новое слово в безопасном, удобном управлении аттракционами бассейна. Удобно в монтаже и обслуживании. Красиво и безопасно в эксплуатации.

Пьезокнопки предназначены для управления  аттракционами прямо из бассейна. Включать и выключать аттракционы одним прикосновением сможет даже маленький ребенок. В любой момент купания вы включите противоток или гейзер, гидромассаж или водопад.

Они не боятся воды, поэтому их безопасно использовать в бассейне. Устанавливаются непосредственно в борт бассейна. Изготавливаются из нержавеющей стали.

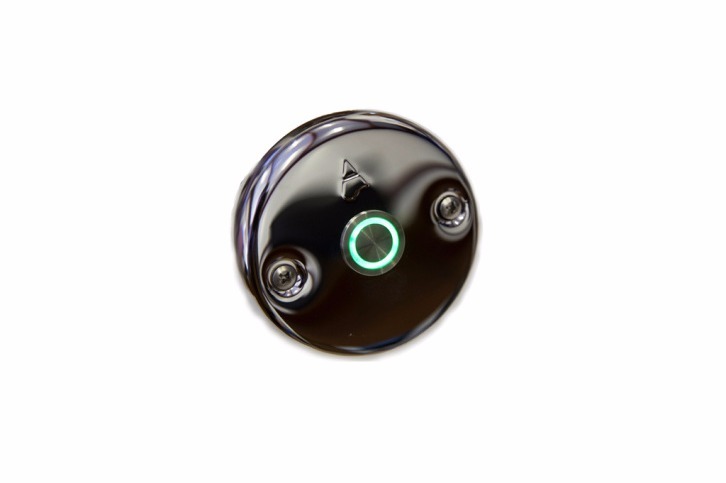

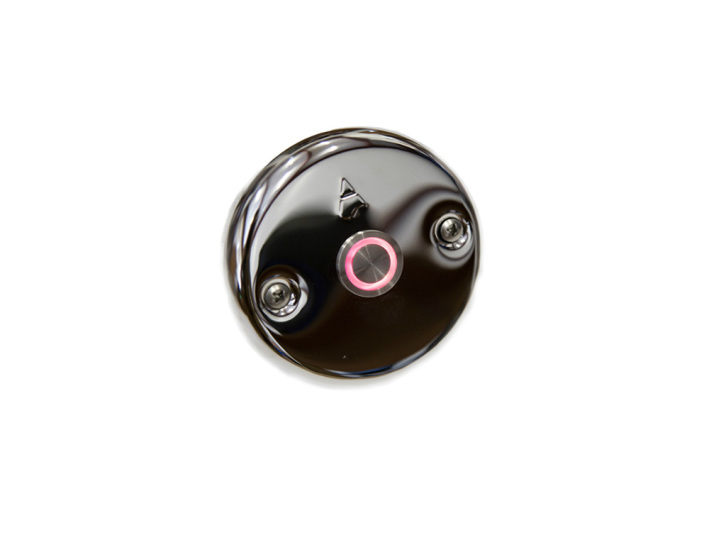

Вокруг чувствительной поверхности кнопки расположен кольцевой  светодиодный излучатель RGB, изменяющий при касании цвет свечения, например, с зеленого на красный или наоборот.

Пьезокнопки – это новинка. Разработаны они сравнительно недавно, и являются усовершенствованными аналогами пневмокнопок. Но имеют ряд преимуществ:

  • Гораздо легче монтируются, соответственно, стоимость установки также будет ниже;
  • Надежны. Более 40 миллионов циклов  нажатия;
  • Не изнашиваются, не ломаются, не засоряются;
  • Электробезопасны;
  • Герметизация со стороны чувствительной поверхности уровня  IP68;
  • Вандалоустойчивы;
  • Нет усилий для нажатия.

Принцип работы пьезокнопки основан на прямом физическом пьезоэффекте. При давлении через лицевую часть кнопки на пьезоэлемент происходит его деформация. Вследствие деформации на электродах пьезоэлемента возникает электрический импульс длительностью 120-200мс, что является достаточным для управления ключом переменного тока.

Чувствительность кнопок для бассейна  настроена на касание руки человека. При срабатываниях кнопки происходит переключение выходного транзисторного ключа и, соответственно, изменение уровней выходных электрических цепей.

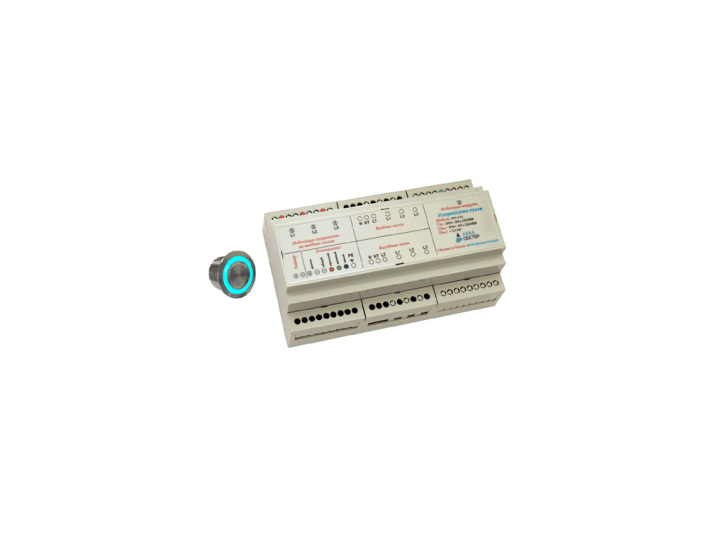

В комплект, входит блок управления. Он собственно позволяет включать и выключать аттракционы.

Для автоматического выключения аттракционов через заданный промежуток времени применяется таймер, соединяемый с блоком управления УПН 3-01

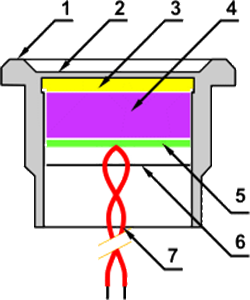

Конструкция пьезокнопки

На обратной стороне корпуса кнопки, установлен пьезоэлемент 3. Напряжение с его выводов подается на печатную плату, затем снимается токосъемником 4, который, как правило, выполняется из токопроводящей резины.
На печатную плату 5 смонтирована электронная схема, коммутирующая внешнее напряжение (ток) в нагрузке. Вся конструкция залита герметиком 6, а выводы 7 могут быть выполнены разъемом, проводами или кабелем.

1.    металлический корпус;
2.     мембрана;
3.    пьезоэлемент;
4.    токосъемник;
5.    печатная плата с управляющей электронной схемой;
6.    герметик;
7.     выводы.
